地板輻射供暖系統調節公式的修正

摘要

摘　要：考慮實際工況，對設計工況下的地板輻射供暖系統調節公式進行修正。關鍵詞：運行調節 地板輻射供暖系統 調節公式修正Correction of Regulation Formula for Radiant F

摘　要：考慮實際工況，對設計工況下的地板輻射供暖系統調節公式進行修正。

關鍵詞：運行調節 地板輻射供暖系統 調節公式修正

Correction of Regulation Formula for Radiant Floor Heating System

Abstract：Considering the actual condition，the regulation formula for radiant floor heating system under design condition is corrected．

Key words：operation regulation；radiant floor heating system；regulation formula；correction

1　概述

地板輻射供暖系統(以下簡稱供暖系統)的供回水溫度調節曲線是根據設計條件繪制的，但由于供暖系統實際流量、建筑實際熱指標和安裝盤管地板面積往往偏離設計值，導致根據設計條件繪制的供回水溫度調節曲線不能對室內溫度進行有效控制^[1-2]。因此，需要根據實際情況對原設計條件下的供回水溫度調節曲線進行修正，有效控制室內溫度。

2　調節公式的修正

2.1　基本調節公式

在供暖室外計算溫度為tw,d時，根據文獻[3]可建立以下熱平衡方程：

F1,d＝F2,d＝F3,d＝F4,d 　　 (1)

F1,d＝qV(tdn-tw,d) (2)

F2,d＝9.47Ad(tpj,d,d-td,n) (3)

F3,d＝KdAd(tpj,w,d-tpj,d,d) (4)

F4,d＝1.163qm,d(tg,d-th,d) (5)

式中F1,d——設計供暖熱負荷，W

F2,d——在供暖室外計算溫度下，建筑耗熱量，W

F3,d——在供暖室外計算溫度下，地面?zhèn)鳠崃浚?span lang="EN-US">W

F4,d——在供暖室外計算溫度下，熱網供熱量，W

q——建筑物供暖體積熱指標，即建筑物1m³體積在室內外溫差為1℃時的耗熱量，W／(m³·K)

V——建筑物的體積，m³

tdn——供暖室內設計溫度，℃

tw,d——供暖室外計算溫度，℃

Ad——地板設計散熱面積，m²

tpj,d,d——設計工況下，地板表面平均溫度，℃

Kd——設計工況下，地板的綜合傳熱系數，W／(m²·K)

tpj,w,d——設計工況下，盤管內熱水的平均溫度，℃

qm,d——設計工況下，熱水設計質量流量，kg／h

tg,d——設計工況下，設計供水溫度，℃

th,d——設計工況下，設計回水溫度，℃

設計工況下，盤管內熱水平均溫度tpj,w,d的計算式為：

則式(4)變形為：

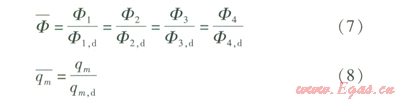

在供暖系統運行調節時，將實際室外溫度tw下的實際供暖熱負荷與設計供暖熱負荷的比稱為相對供暖熱負荷比，流量比稱為相對流量比。則相對供暖熱負荷比`F、相對流量`qm的計算式分別為：

式中F——相對供暖熱負荷比

F1——實際供暖熱負荷，W

F2——在實際室外溫度下建筑耗熱量，W

F3——在實際室外溫度下地面?zhèn)鳠崃浚?span lang="EN-US">W

F4——在實際室外溫度下熱網供熱量，W

`qm——相對流量比

qm——熱水實際質量流量，kg／h

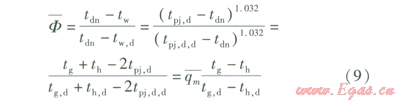

綜合上述計算式，可得：

式中tw——實際室外溫度，℃

tpj,d——地板表面實際平均溫度，℃

tg、th——實際供、回水溫度，℃

采用質調節時`qm=1，由式(9)可得到供回水溫度基本調節公式：

2.2　基本調節公式修正

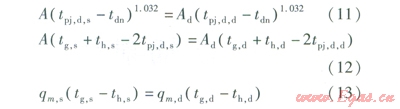

在供暖室外計算溫度及地板實際散熱面積條件下，達到供暖室內設計溫度時，根據熱平衡原理有：

則有：

式中A——地板實際散熱面積，m²

tpj,d,s——在供暖室外計算溫度及地板實際散熱面積為4的條件下，地板表面平均溫度，℃

tg、th,s——在供暖室外計算溫度及地板實際散熱面積為4的條件下，設計供、回水溫度，℃

qm,s——在供暖室外計算溫度及地板實際散熱面積為A的條件下，熱水設計質量

流量，kg／h

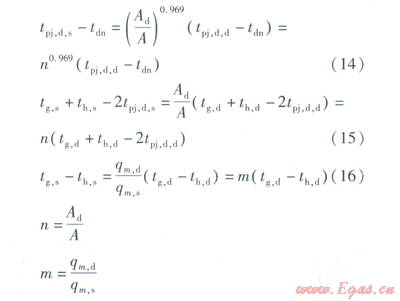

由式(14)～(16)計算出的供、回水溫度tg、th,s才是所需要的設計供回水溫度。在地板實際散熱面積條件下，將式(10)中的tg,d替換成tg,s，將th,d替換成th,s，將tpj,d,d替換成tpj,d,s，并由式(14)～(16)整理得到地板實際散熱面積及實際室外溫度條件下的供回水溫度調節公式：
