Measures for Reducing Environmental Load at LNG Receiving Terminal
GU Lingwei，YANG Congcong，JIAO Wenling
Abstract：The main energy consumptions at LNG receiving terminal and their influence on environment are analyzed.The advanced practice to reduce environmental load at a LNG receiving terminal in Japan is introduced.
Key words：LNG receiving terminal；environmental load；power consumption
    LNG的體積約為同等質量氣態天然氣體積的1/600，可以節約儲運空間和成本。天然氣在液化時除去了雜質，故LNG是一種清潔、高效的能源，是優質的工業與民用燃料[1～3]。LNG槽船與埋在深?；蛘叩叵碌拈L(zhǎng)距離輸氣管道相比，可節省管道投資，降低運輸成本[4]，故其成為目前天然氣遠洋貿易的重要運輸手段。LNG槽船運輸系統需要在LNG輸出國建造天然氣液化廠及相應的輸出碼頭，在LNG輸入國建造LNG接收終端。天然氣需求量的快速增長、LNG產業鏈的技術日趨完善，帶動了LNG接收終端建設的蓬勃發展。
1 LNG接收終端的發展現狀
    自1959年美國建造世界上第一座LNG儲罐，至2010年全球已投用的LNG接收終端達72座，LNG儲罐達331座，其中超過12×104m3的LNG儲罐超過總數的40%，LNG接收站的技術已經相當成熟[5]。
    2006年9月，我國第一個LNG項目在廣東省進入商業運營，標志著我國規?；M(jìn)口LNG時期的到來，目前我國在建和已建的LNG接收終端有13座。雖然我國LNG產業發展較快，但是由于起步較晚，在LNG槽船、LNG氣化器以及烴泵等關鍵設備的設計制造方面，與國外相比還存在較大差距。
2 LNG接收終端工藝流程及能耗分析

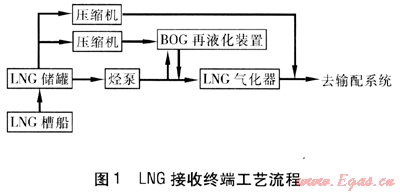

    LNG接收終端的主要工藝流程見圖1[6]，主要包括LNG卸船、LNG儲存、LNG氣化以及BOG(Boil Off Gas，蒸發氣體)處理系統[7]。


    槽船裝載的LNG經卸船管道進入LNG儲罐，儲罐內的LNG通過烴泵，以液態狀態進入LNG氣化器，氣化后進入燃?xì)廨斉湎到y(tǒng)。過程中產生的大部分BOG經壓縮、再液化后與主流LNG會合進入氣化器，少量BOG經壓縮后，直接進入輸配系統。
    在LNG卸船流程中，船上儲罐內的烴泵將LNG輸送到接收終端的儲罐內，烴泵消耗的電能是由運輸船上的蒸汽渦輪發電機組提供的。輪船動力系統具有轉速低、扭矩大的特點，適合以重油為原料，并且等熱量條件下重油價格相對低廉，故一般船載蒸汽渦輪發電機組依靠重油燃燒提供動力，在燃燒過程中不可避免地要向環境中排放S0x氣體。
    在LNG氣化過程中，LNG儲罐中的烴泵將LNG由儲罐輸送至LNG氣化器。LNG接收終端多沿海建設，海水資源豐富，故多采用以海水為熱源的開架式氣化器，此時需使用海水泵將海水輸送至LNG氣化器中。
    BOG的處理有再冷凝和直接壓縮兩種工藝，在大型LNG接收終端中，再冷凝工藝比較節能[8]。在再冷凝工藝中，BOG經壓縮機壓縮并送至再冷凝器中液化，然后再送至氣化器中進行氣化。在LNG儲罐中，BOG時時刻刻均會產生，壓縮機保持連續運行狀態。
    LNG烴泵、海水泵以及BOG壓縮機是LNG接收終端主要的耗電設備，在卸船工藝中還會有S0x氣體排放。通過降低以上設備的電能消耗并設法減少S0x氣體的排放，可以大大降低LNG接收終端的環境負荷，達到節能與環保雙重效果。
3 LNG接收終端降低環境負荷的措施實例
    1969年日本首個接收終端——Nigeshi接收終端建成投產，幾年后日本便成為世界上最大的LNG進口國并直至今天。截至2009年，日本已建接收終端26座，是世界上建有接收終端最多的國家[9]。LNG接收終端建設所需的主要設備，基本壟斷在日本制造商手中，世界上主要的LNG資源產地，均有日本公司的投資參與。
    下面以日本東京燃?xì)夤镜?hgishima LNG接收終端為例，介紹其為降低環境負荷而采取的措施。
3.1 降低LNG氣化工藝中的電耗
    在Ohgishima LNG接收終端，使用以海水為熱源的開架式氣化器(ORV)實現LNG的氣化。

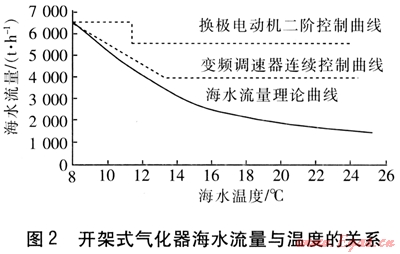

    開架式氣化器海水流量與溫度的關系見圖2[6]。圖2中，實線表示在LNG參數及氣化器參數一定的條件下，海水溫度與實現氣化所需的海水流量之間的關系，隨著海水溫度的升高，所需的海水流量減小。上下兩條虛線分別表示采用換極電動機或變頻調速器根據海水溫度來實現流量調節的曲線。

    在原有工藝中，不論海水溫度高低，海水流量總是一個恒定值。對原有工藝進行改進，采用換極電動機或變頻調速器來控制海水泵的轉速，使得海水流量隨著海水溫度的升高而降低，從而可以降低水泵的電能消耗。運行實踐證實，換極電動機和變頻器的使用可分別使耗電量降低至原有工藝耗電量的80%和70%[3]。
    國內石化等領域的實踐也證明，變頻調速裝置是企業技術改造、節能降耗的理想設備[10～11]。
    原則上海水的溫度越高，所需的海水流量越小。但是當海水流量較小時，海水中的生物(如貝類)將附著在氣化器的換熱管上，影響傳熱，所以需要對最小海水流量下的氣化器性能進行測試。
3.2 降低BOG處理工藝中的電耗
    在Ohgishima LNG接收終端，采用再冷凝工藝對BOG進行處理。通過增加壓縮機的入口壓力或者降低壓縮機的出口壓力來減小壓縮比，從而降低電能消耗，具體做法如下：
    ① 將LNG儲罐中的壓力(即壓縮機的入口壓力)增大至操作條件下的最大值，在壓縮機出口壓力不變的條件下，其壓縮比可減小。具體做法就是在白天電價較高時，減小壓縮機電機(可凋速)的轉速或者調節入口調節閥，減小通過壓縮機的BOG流量，待儲罐內壓力增大至設定值后，再將BOG流量恢復至額定值。
    ② 在壓縮機入口壓力不變的條件下，降低壓縮機出口的BOG壓力。經烴泵輸送來的LNG為出口BOG提供冷能從而實現BOG的再液化。當BOG壓力降低時，再液化所需冷能相應增加，烴泵的LNG流量增大，烴泵的耗電量增加，但是由于單位時間烴泵耗電量的增加量小于BOG壓縮機耗電量的降低量，所以仍可以達到節能的效果。
3.3 降低低溫?zé)N泵的電能消耗
    低溫?zé)N泵是站內輸送LNG的關鍵設備。由于LNG溫度低、易氣化、易燃易爆，因此在LNG儲罐中設置性能優良的烴泵[12]，將LNG輸送至氣化器進行氣化。低溫?zé)N泵一般為多級泵，揚程可根據用戶要求而定，選擇范圍為50～2000m[4]，以適應不同輸氣管網對壓力的要求。通常需運行的烴泵和氣化器數量由外輸氣體量決定。
    在Ohgishima LNG接收終端，通過采取以下措施來降低低溫?zé)N泵的電能消耗：
    ① 在氣化器氣化能力不變的條件下，減少單個氣化器對應的低溫?zé)N泵臺數?，F(xiàn)場運行中，在氣化器低負荷運行時，在滿足氣化器工作流量條件下，將并聯烴泵臺數由3臺降為2臺。由于并聯運行泵的數量越多，各泵的效率下降越多[13]，所以當泵的臺數由3臺降為2臺時，耗電量減少。
    ② 降低低溫?zé)N泵的葉片級數。多級烴泵運行時揚程與實際外輸壓力要求不匹配時，出現出口壓力過高的情況，為降低出口壓力，通常使用烴泵出口壓力控制閥進行調節，這樣做不但增加能耗，而且調節過程中烴泵出口振動頻率加大。對此，運行人員根據外輸壓力要求，現場對多級泵進行對稱拆級，從而達到降低電耗的目的。當泵的揚程大于實際需要時，多級泵通過拆級來改變其特性曲線，拆級后其揚程降低，流量增大，與沒拆級泵相比可節約電能，且其拆級與恢復是可逆的[14]。
3.4 降低卸船工藝中S0x氣體的排放量
    在LNG卸船工藝中，需要重油作為蒸汽渦輪發電機組的燃料，造成了S0x氣體的排放，污染環境。
    在Ohgishima LNG接收終端，采用BOG與重油(雙燃料系統)作為蒸汽渦輪發電機組的燃料，由于BOG中不含硫，從而降低了S0x氣體的排放量。在此雙燃料系統中，優先使用BOG，當BOG不足時使用重油補充。

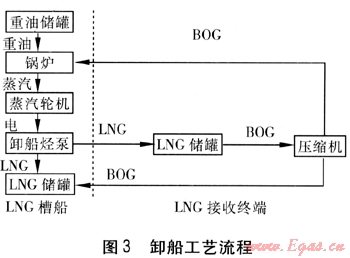

    LNG槽船靠泊碼頭后，卸料臂將船上與岸上的卸船管道連接起來，由船上的卸船烴泵將LNG輸送到接收終端的LNG儲罐。隨著LNG的不斷輸出，槽船上LNG儲罐內壓力下降，為維持其壓力，將接收終端LNG儲罐內的BOG經壓縮機加壓[15]，一部分送入槽船上LNG儲罐，另一部分送入槽船蒸汽渦輪機的燃料系統。卸船工藝流程見圖3[6]。


3.5 環境負荷降低效果
    通過綜合采取以上幾種措施，Ohgishima LNG接收終端各個過程的總耗電量降低至原來的47%，C02和S0x氣體的排放量顯著降低。
4 結語
    隨著全球環境危機和能源危機的加劇，各國都在倡導環保節能的生產方式。日本在節能環保方面的做法在國際上處于領先地位，通過對工藝設備的改進，大大降低了能耗，并減少了對環境的污染。目前我國也在大力提倡節能環保，但是重視程度還不夠，與國外相比還存在較大差距。隨著我國LNG產業的飛速發展，如何使LNG接收終端工藝設備的環境負荷最小化應該被提上議事日程。
